Deskripsi Produk

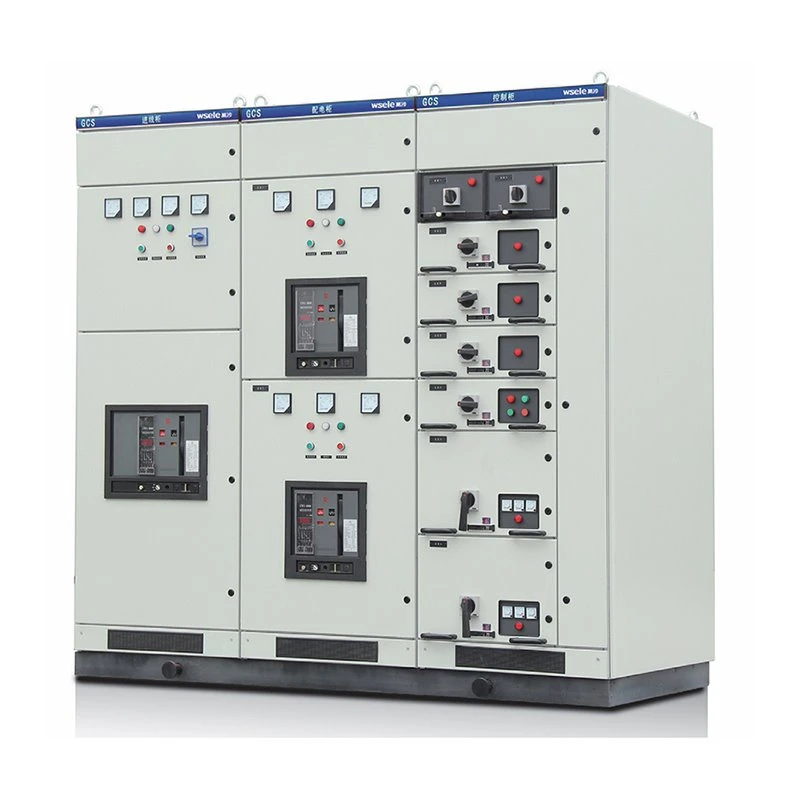

Switchgear Tarik Tegangan Rendah GCS cocok untuk sistem distribusi di industri seperti pembangkit listrik, minyak bumi, kimia, metalurgi, tekstil, dan gedung bertingkat. Ini digunakan di lokasi dengan tingkat otomatisasi tinggi, seperti pembangkit listrik besar dan sistem petrokimia, yang memerlukan antarmuka komputer. Rakitan switchgear tegangan rendah ini dirancang untuk sistem AC tiga fase dengan frekuensi 50(60)Hz, tegangan operasional pengenal 380V (400V, 600V), dan arus pengenal hingga 4000A. Ini digunakan untuk distribusi daya, kontrol motor, dan kompensasi daya reaktif dalam sistem pembangkit dan pasokan listrik.
Fitur Utama
Konstruksi Rangka
Rangka switchgear tegangan rendah GCS terbuat dari baja bagian terbuka 8MF. Kerangka utama dilengkapi dengan lubang pemasangan Φ9.2mm dengan jarak modular E=20mm dan 100mm, memungkinkan perakitan bingkai yang fleksibel dan nyaman.
Kompartmentalisasi
Kompartemen fungsional switchgear diisolasi satu sama lain, dengan kompartemen ditetapkan sebagai ruang unit fungsional, ruang busbar, dan ruang kabel. Setiap kompartemen memiliki fungsi yang berbeda.
Susunan Busbar Horisontal
Busbar horizontal disusun dalam tata letak datar yang dipasang di belakang untuk meningkatkan kemampuannya menahan gaya elektrodinamik. Pengaturan ini merupakan langkah mendasar untuk memastikan kekuatan hubung singkat yang tinggi pada sirkuit utama.
Desain Kompartemen Kabel
Desain kompartemen kabel memudahkan masuk dan keluarnya kabel baik dari bagian atas maupun bawah kompartemen.
Dimensi Laci
Ketinggian modular laci adalah 160mm. Perubahan tinggi laci adalah satu-satunya variasi dimensi, sedangkan lebar dan kedalaman tetap konstan. Laci dengan unit fungsional yang sama memiliki kemampuan pertukaran yang baik. Arus pengenal rangkaian unit adalah 400A ke bawah.
Pengoperasian Laci
Panel laci ditandai dengan jelas dengan posisi isolasi, penyambungan, pengujian, dan ekstraksi. Setiap unit laci dilengkapi dengan perangkat pengunci mekanis. Unit laci dapat ditarik atau diperbaiki dan dapat dicampur dan dicocokkan sesuai kebutuhan.
Spesifikasi
|
Nama |
Data |
|
|
Tegangan Terukur (V) - Sirkuit Utama |
AC 380 (400), (660) |
|
|
Tegangan Terukur (V) - Sirkuit Bantu |
AC 220, 380 (400); DC 110, 220 |
|
|
Frekuensi Terukur (Hz) |
50 (60) |
|
|
Tegangan Isolasi Terukur (V) |
600 (1000) |
|
|
Nilai Saat Ini (A) |
Busbar Horisontal |
Kurang dari atau sama dengan 5000 |
|
Busbar Vertikal |
1000 |
|
|
Busbar dengan Nilai Ketahanan Waktu Singkat Saat Ini (kA/1s) |
50, 80 |
|
|
Arus Ketahanan Puncak Nilai Busbar (kA/0.1s) |
105, 176 |
|
|
Tegangan Penahan Frekuensi Daya (V/mnt) |
Sirkuit Utama |
2500 |
|
Sirkuit Bantu |
1760 |
|
|
Konfigurasi Busbar |
Sistem Tiga Fasa Empat Kawat |
A, B, C, PEN |
|
Sistem Lima Kawat Tiga Fasa |
A, B, C, PE, N |
|
|
Tingkat Perlindungan |
IP30, IP40 |
|
