Trafo terpasang di tiang 12.47kV 167kVAKeterangan
Smurfs Power Limited adalah produsen trafo yang dipasang di tiang terkenal, menawarkan solusi khusus untuk memenuhi kebutuhan spesifik Anda. Rangkaian produk mereka mencakup beragam pilihan trafo 167 kVA. Ikhtisar ini menyoroti empat model 167 kVA yang berbeda, masing-masing dirancang untuk mengakomodasi kebutuhan tegangan yang berbeda-beda.
Spesifikasi trafo terpasang tiang 12.47kV 167kVA |
|||
| Efisiensi energi | ANSI C57.12 | Gulungan HV/LV | Aluminium |
| Std | IEEE C57.12.20 | Tidak ada kehilangan beban | 272w |
| Peringkat daya | 167 kVA | Tentang kehilangan beban | 1290w |
| Tegangan HV | 12,47 meter persegi | Frekuensi | 60Hz |
| Tegangan LV | 480Y/277V | Grup Vektor | II6 |
| HV BIL | 95kV | Warna | ANSI 60 Abu-abu |
| LV BIL | 30kV | Tangki & Aksesoris | 590kg |
| Panjang | 780mm | Berat minyak | 200kg |
| Lebar | 1020mm | Berat keseluruhan | 875kg |
| Tinggi | 1280mm | Impedansi | 3.00% |
| Polaritas | Aditif | Gulungan HV/LV | Aluminium |
*Hubungi Kami untuk kebutuhan trafo
E-mail:spl@smurfspower.com
24,94 meter persegiSpesifikasi trafo terpasang tiang 167kVA |
|||
| Efisiensi energi | ANSI C57.12 | Gulungan HV/LV | Aluminium |
| Std | IEEE C57.12.20 | Tidak ada kehilangan beban | 272w |
| Peringkat daya | 167 kVA | Tentang kehilangan beban | 1290w |
| Tegangan HV | Delta 24,94 kV | Frekuensi | 60Hz |
| Tegangan LV | 277/480YV | Grup Vektor | II6 |
| HV BIL | 125kV | Warna | ANSI 60 Abu-abu |
| LV BIL | 30kV | Tangki & Aksesoris | 590kg |
| Panjang | 780mm | Berat minyak | 200kg |
| Lebar | 1020mm | Berat keseluruhan | 875kg |
| Tinggi | 1280mm | Impedansi | 3.00% |
| Polaritas | Aditif | Gulungan HV/LV | Aluminium |

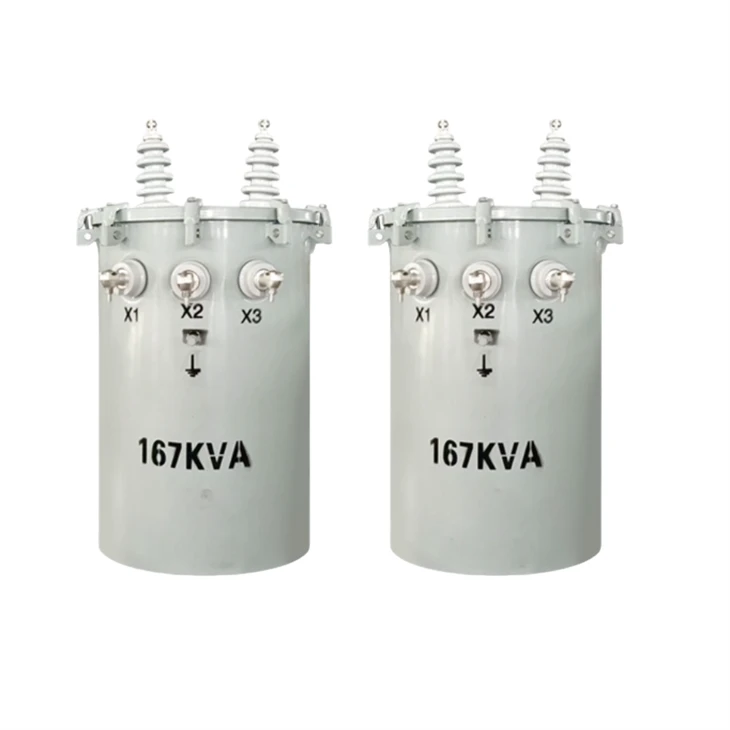

Trafo Pemasangan Tiang 167 kVA 13,2 kV
| Nilai Daya | 167 kVA | Metode Pendinginan | ONAN |
| Nilai Tegangan | 13,2/0,48 kV | Kelas Isolasi | A |
| Nilai saat ini | 12.7347.9 A | Tingkat Isolasi | LI 125 AC42 / LI AC10 |
| Frekuensi yang Dinilai | 60Hz | Standar Tes | ANSI C57.12 |
| Jumlah Fase | 1 fase | Standar yang Dibangun | IEEE C57.12.20 |
| Ketuk Rentang | (13,2±2)×2,5% /0,48 kV |
Trafo Pemasangan Tiang 167 kVA 14,4 kV |
|||
| Efisiensi energi | CSA C802.1 | Gulungan HV/LV | Aluminium |
| Std | CSA C2.1 | Tidak ada kehilangan beban | 276w |
| Peringkat daya | 167 kVA | Tentang kehilangan beban | 1380w |
| Tegangan HV | 14.4kV | Frekuensi | 60Hz |
| Tegangan LV | 347V | Grup Vektor | II0 |
| HV BIL | 125kV | Warna | ANSI 60 Abu-abu |
| LV BIL | 30kV | Tangki & Aksesoris | 625kg |
| Panjang | 710mm | Berat minyak | 200L |
| Lebar | 880mm | Berat keseluruhan | 900kg |
| Tinggi | 1450mm | Impedansi | 2.4% |
| Polaritas | Subtraktif | Gulungan HV/LV | Aluminium |

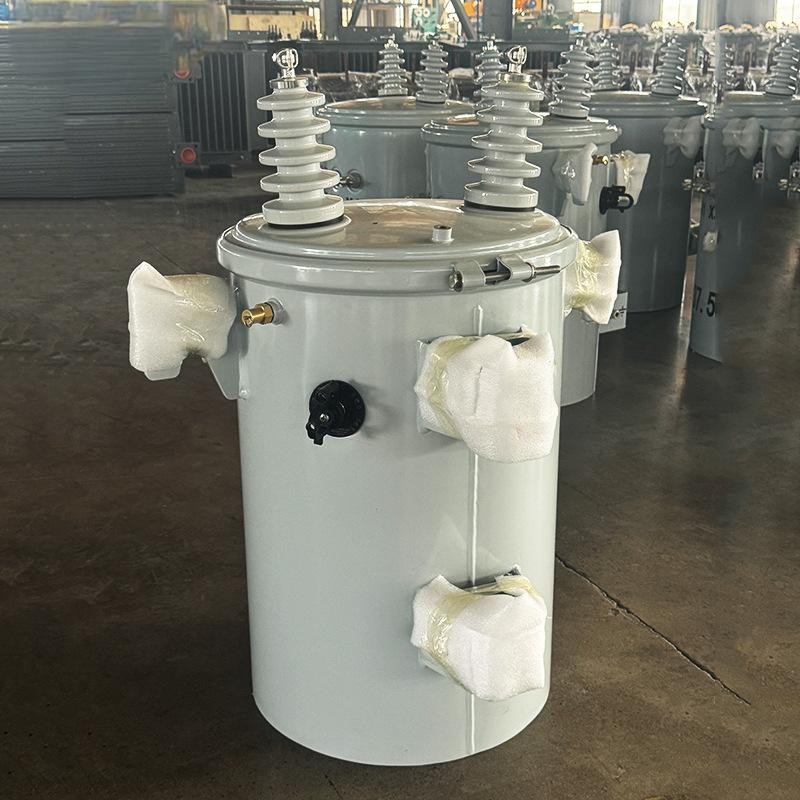

Transformator tiang telepon satu fasa berisi minyakdirancang dan diproduksi oleh Smurfs Power Limited biasanya digunakan untuk menurunkan tegangan distribusi yang berguna (berkisar antara 2400 hingga 34500 volt) ke tegangan pemanfaatan yang lebih rendah. Meskipun ada pula yang digunakan untuk menurunkan tegangan komersial dan industri seperti 277, 240/480, 2400 dan 4800, sebagian besar digunakan untuk menurunkan tegangan fasa tunggal 120/240.
Trafo ini juga digunakan untuk gardu induk kecil, aplikasi lain-lain dan dapat berfungsi untuk menaikkan tegangan.
Spesifikasi Teknis untuk Transformator Pemasangan Tiang Fase Tunggal
| Nilai Daya (KVA) | Tinggi Voltase (v) |
RENDAH Voltase (v) |
Kerugian (w) | Dimensi (mm) | Berat (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Tanpa beban Kerugian (W) |
Sedang dimuat Kerugian (W) |
W | D | H | Berat Minyak | Berat Total | |||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 atau lainnya |
120-240 240-480 347 600 |
19 | 75 | 465 | 485 | 855 | 15 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 22 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 30 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 45 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 50 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 62 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 88 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 94 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 138 | 680 | ||
